Umbauten

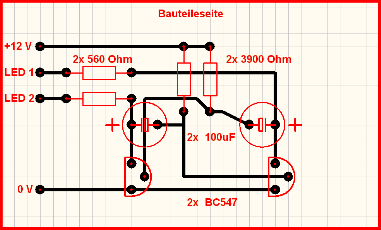

Das Bild zeigt die Schaltung für den Warnblinker auf einer Leiterplatte, wobei auf die Bauteileseite geschaut wird, die Leiterbahnen auf der Unterseite sind hier also spiegelverkehrt dargestellt.

Das Bild zeigt die Schaltung für das Blaulicht auf einer Leiterplatte, wobei auf die Bauteileseite geschaut wird, die Leiterbahnen auf der Unterseite sind hier also spiegelverkehrt dargestellt.

Variante für Blaulicht-Blinker:
Das wechselnde Blinken des Blaulichtes kann auch mit dem IC NE555 realisiert werden. Eine LED wird direkt an den Ausgang des IC angeschlossen, über den Transistor BC 547B wird das Ausgangssignal umgekehrt, dadurch leuchtet die zweite LED immer dann, wenn die erste aus ist. Über das Poti 1M Ohm kann die Blinkfrequenz geregelt werden.

Das Bild zeigt die Schaltung für das Blaulicht auf einer Leiterplatte, wobei auf die Bauteileseite geschaut wird, die Leiterbahnen auf der Unterseite sind hier also spiegelverkehrt dargestellt.
